§0 概述

　　邊界路由系統體系結構是一種令廣域網（WAN）設計人員極感興趣的創新軟件技術，這種技術可以極大地簡化WAN外圍的全功能路由。因此，它第一次使降低很昂貴的WAN維護費用成為現實。除邊界路由的軟件優勢外，邊界路由還可在不限制所支持的協議的前提下，節省訪問與路由有關的遠程硬件費用。

　　本文不僅解釋了邊界路由體系結構的原理和操作。并詳述了這一技術的優點。本文著重介紹了邊界路由技術如何通過減少遠程辦公室的路由管理、WAN線路和設備的開銷來解決網絡擴展方面的主要問題。

　　§0.1 簡化的路由器管理

　　3COM的邊界路由通過把路由管理的復雜性轉移到一個路由管理中心來簡化對路由器的管理；有了邊界路由，網絡管理員能夠迅速而有效地管理多個遠程地點。如果WAN連接需要從邊界路由轉移到通常的路由，那么3COM軟件升級工具便可以快速地把一臺遠程邊界路由設備轉換為一臺通常的路由器。

　　§0.2 更有效地使用WAN服務

　　邊界路由支持以下強大的路由改進能力：
　　數據壓縮，它允許在低速線路上運載更大的信息流量，并極大地降低WAN成本。
　　服務類，實現數據優先化以便加速關鍵應用的處理。
　　可靈活設置的過濾，以提供網絡安全和流量控制。
　　交換式線路支持，包括支持幀中繼、ISDN、撥號線路以及X.25，以降低遠程辦公室WAN連接的成本。
　　智能過濾器的實現，減少了通過WAN的不必要的流量并降低成本。
　　故障恢復能力，當路由器檢測到主線路故障時，可提供撥號備份。
　　基于對整個系統的代理識別而進行功能強大的網絡管理。

　　§0.3 降低設備成本

　　邊界路由技術通過將大多數路由器操作集中起來而使中央辦公室的幾個全功能路由器能夠為網絡外圍的低成本路由器提供服務的方法來降低購買設備的費用。

　　§1 迅速發展的LAN互連

　　據國際數據公司（IDC）估計，世界上大約有兩百萬個LANs還沒有以任何形式的WAN連接進行網絡互連，而且，在這些LAN中，大約有40％計劃于今后3～4年內實現互連。有許多原因都要求擴展和互連現有的LAN，如圖1所示。（以上數據來自DMA公司對2000個網絡經理的調查結果）

　

　　
　　圖1. Major Reasons for Internetworking Remote Offices

　　上述這些原因加劇了兩個方面的壓力，一是通過增強信息服務來提高競爭能力，另一是通過可靠通信來加強商務聯系（在歐洲大約有35％的新WAN連接用于公司和供應商、顧客以及業界伙伴之間的鏈路）。那些不注重LAN互連的組織將會發現它們已處于競爭的劣勢地位。

　　§2 遠程辦公室網絡互連的成本和復雜性

　　各組織一般是根據改善信息的獲取，以及發布后可以為其帶來多少重要的商業利潤而確定網絡基礎設施的建設成本。然而，許多組織的網絡增長已達到一個較高的階段，但是進一步的擴展卻受到被稱作“復雜性危機”的阻礙。每當管理、監控以及保證網絡正常運行的復雜性增長速度大于網絡本身時，便會產生這一危機。通過將網絡規模及其復雜性作一比較就會說明這一點，顯然，網絡的復雜性與網絡結點數的增加直接相關（如圖2所示）。

　

　　
　　圖2. Breaking Through the Cost/Complexity Barrier

　　在某一特定點上，增加新的遠程地點的將導致系統的復雜性按指數增長，并使管理成本加大和可靠性也相應降低。一旦這樣，把遠程地點連接到網絡基礎設施所需的成本已遠遠超過這種技術所固有的優點。突破這一復雜性障礙，實施、維護和管理網絡的成本必須被完全地理解和闡述，成本可分解為以下三方面：
　　管理成本—管理和維護網絡和遠程設備的成本。
　　WAN服務成本—由電信供應商提供的租用線路、撥號線路和其它WAN服務的成本。
　　設備成本—遠程和中心地點的WAN設備成本。

　　WAN成本的主要來源是包括網絡管理的管理成本。圖3給出了典型的管理成本與WAN服務和設備的成本的比例。

　　
　　圖3. Cost Breakdown for Remote Office Internetworking

　　§2.1 管理成本

　　隨著遠程網絡設備的日益多樣化和復雜化，有兩個問題已變得十分重要。一個是要求管理遠程設備象管理本地設備一樣容易。另一個問題，也是網絡方面最困難和復雜的問題，即，需要控制遠程地點的安裝和維護的成本。

　　控制遠程地點成本的一個主要因素是管理人員的費用。與WAN傳輸開銷（主要包括提供諸如ISDN、交換式56、幀中繼等多種服務的線路開銷和降低的硬件價格）相比，為安裝和維護大量的小型辦公室網絡所需的額外管理人員的費用將成為系統建設費用的一個日益增長的重要的組成部分。

　　遠程地點管理人員費用的增加遠遠高于傳統的公司或組織的增員費用，管理遠程地點要花費大量時間，研究表明，雖然只有少數用戶（約10％）是遠程用戶，但是，這些用戶要消耗最高可達90％的網絡管理時間。

　　“時間”的價值是昂貴的；用于有效地管理WAN的技術多種多樣，其中包括電信、網絡協議操作和與LAN使用的介質有關的技術。但是要找到接受過良好培訓的網絡管理員并不十分容易，并且需要較高的費用。然而，基于經濟上的考慮，還有許多組織不得不減少其管理人員的數量，從而對提高人員的生產率產生壓力。

　　如果管理員不能處理日益增長的維護大型網絡工作的負擔，那么，WAN管理的成本將會因為損失生產率而進一步加大。

　　這些與成本有關的問題累積起來將對企業達到其商務目標的能力產生破壞性的影響，最終導致公司沒有能力占有或開發特定的市場并嚴重妨礙公司或組織的發展。

　　解決這些問題的方法是提供便于管理的WAN鏈接，并且使安裝、配置以及維護的工作盡可能的少。在遠程地點，理想的解決方案是完全不需配置工作，而由本地路由器自動學習它所連接的中心地點路由器的配置信息；否則，遠程地點的管理將會十分復雜、耗時和昂貴。

　　§2.2 WAN服務成本

　　各遠程辦公室之間，線路的費用是WAN成本的主要部分，線路費率和服務費率隨地方的不同而不同，這些成本通常在網絡的全部成本中占統治地位。過去，大多數辦公室之間的連接使用租用線路，其速率從9.6Kbps到T1/E1（1.54Mbps/2.0Mbps）之間。每月訪問這些線路的費用高達每個地點幾千美元。

　　在多數情況下，使用如“幀中繼”、“X.25”、“ISDN”和“撥號”連接等所需的交換式傳輸媒體對降低成本具有重大作用，這是因為交換式傳輸媒體的成本是根據多個組織間WAN的實際使用而計算的，這與永久地分配給某個組織的帶寬的固定成本相反。

　　“數據壓縮”、“流量優先化”以及“定制過濾”等技術由于能有效地利用現有租用線路和其他類型的連接，提高線路的通信能力，并顯著地降低成本。

　　§2.3 設備成本

　　設備成本，也稱作資金或硬件投資成本，通常只占WAN費用的相對較小的部分，但是，大多數情況下，由于它們較易于確定和與供應商談判，所以它們也是問題的焦點之一。

　　通常，包含一個LAN端口和一個WAN端口的傳統全功能路由器，根據特性和性能的不同，其價格大約在＄2,000到$8,000之間。如果一個組織計劃只鏈接幾個遠程地點，那么，設備的總成本將很小，但是，當該組織開始考慮需要鏈接數百個遠程辦公室時，設備成本將成為一個非常重要的因素。如果遠程用戶要求與中心的本地用戶一樣的擁有全部路由能力，那么設備的成本將迅速上升。如果低成本的路由器只能提供有限的協議子集和特性時，則這些低成本路由器一般不能被那些大型的組織或用戶所使用。

　　在遠地路由器上節省的費用能夠為中心路由器所需的費用提供依據，只要那些遠地路由器能夠滿足用戶的需求。此分析能夠確保中心路由器成本是合理的，因為中心路由器提供更多的端口、協議以及在WAN鏈路和電源方面提供的容錯能力。

　　3COM是如何開發出邊界路由技術的：

　　邊界路由系統結構是3COM尋求解決限制WAN擴展的復雜性危機的辦法的直接結果，3COM對遠程辦公室網絡中的數據流模式進行了詳細的分析，證實80％的遠地點 --通常有不多于40個用戶 --只使用一條到中心點的廣域網連接，且無需本地路由能力。據此，3COM將多數的路由決策集中在中心點，而簡化遠地路由器的操作；從而贏得這場挑戰。§3 3COM的邊界路由技術

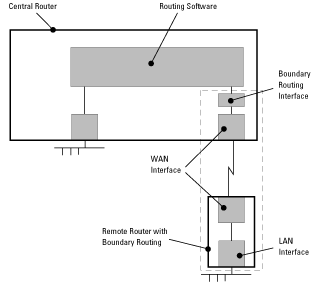

　　所謂邊界路由是將標準的路由軟件看作 n-路本地路由，并將軟件中的局域網部分?jǐn)U展到廣域網（見圖 4）。

　

　　
　　圖 4. Central Router with Boundary Routing Interface

　　這將導致遠程路由器采用一套全新的、并且是極大簡化了的路由軟件功能（見圖5）。

　

　　
　　圖 5. Remote Site Routing Setup Tasks with Conventional Routing and Boundary Routing System Software

　　換言之，邊界路由把中心和遠程的設備看作一個單一系統，而解決路由問題的這一創新提供了只配置單個接口的所有優點，該接口極類似于在一個集中式主干網LAN環境中的中心設備，不過現在是在大型WAN網絡中。由于很少需要配置中心或遠程路由器的WAN端口，從而減少了管理的復雜性。

　　邊界路由的軟件創新為與訪問路由器有關的硬件優勢又增加了簡單和廉價等優點，但它并不限制在遠程點對路由協議的選擇。

　　§3.1 完整的路由功能

　　路由功能在大型網絡中必不可少。在一個完全橋接的網絡中，廣播和組播在網絡上任意傳播將導致WAN鏈路的廣播風暴。通過橋接的遠程辦公室接收整個網絡的所有廣播流量。同網絡的其余部分比較，遠程辦公室本身只發出相對較少的廣播和組播消息。

　　另一方面，在一個完全的路由網絡中，路由表更新和其他路由協議流量將大大地增加WAN鏈路的使用。有了邊界路由，遠程路由器不需要這種流量，而由中心路由器保存定義其余的網絡拓?fù)浣Y(jié)構的表格。

　　因此，邊界路由在遠程辦公室和網絡的其余部分之間提供了一個有效的防火墻。同樣重要的是，邊界路由為遠程辦公室保留了利用諸如“服務類數據優先級”、“定制過濾器”和“數據壓縮”等工具的優點。

　　邊界路由支持這些工具，而不會危及訪問級別和遠程用戶的訪問能力。最初，這些工具需要手工配置，隨著實現的繼續，以及更多的工具的引入，配置將變成自動的。

　　邊界路由一般采用如RFC1331中規定的點到點協議（PPP）等標準和通過PPP的標準封裝來實現。

　　§3.2 減少遠程辦公室的復雜性

　　邊界路由把技術的復雜性置于能夠?qū)ζ溥M(jìn)行處理的中心地點，并將它移出遠程地點。下面的例子說明邊界路由的工作原理，并指出由中心和外圍路由器所作的決策的類型。在這個例子中，幾個大型地點都有到較小的遠程銷售辦公室的WAN連接以便能交互檢查訂單的狀態（見圖6）。

　

　　
　　圖 6. Typical WAN Topology

　　位于核心網絡中的路由器（如位于達拉斯的路由器）具有以下兩個基本任務（如圖7所示）：

　　
　　圖 7. Dallas Site

　　1. 查看由本地LAN上的PC和其他計算機產生的數據包，決定是否將其轉發到另一個不同的LAN，或者由于這些數據包的目標節點計算機與源節點計算機位于同一LAN而將其忽略，如果要轉發數據包,應確定將其轉發到哪個LAN和路由器。
　　2. 查看從主干網上其他路由器接收的數據包，確定是否應將其轉發到本地LAN上的計算機，或者轉發到不同的LAN。如果需要轉發，則通過核心網將其發送到其路徑上的下一個路由器。

　　現在考慮位于底特律辦公室的路由器的任務（如圖8所示），與位于達拉斯的路由器一樣，底特律路由器必須查看由本地LAN上的PC和其他計算機產生的數據包，并決定是將其轉發到另一個不同的 LAN上，還是由于這些包的目標節點機與產生此包的源發節點機位于同一個LAN上而將此包忽略。

　　
　　圖 8. Detroit Office

　　這是底特律路由器需要完成的唯一任務。因為它只與一臺位于芝加哥的路由器相連接，所以芝加哥路由器也是底特律路由器能夠?qū)l(fā)送到的唯一地方，而由位于芝加哥的路由器來處理并決定轉發到網絡的其他節點。如果位于底特律的路由器收到來自芝加哥路由器的一個包，那么就不能將它轉發到其他任何路由器。位于底特律的路由器只需要將此包路由選擇到本地的LAN上。 §4 邊界路由如何解決遠程辦公室的成本和復雜性問題

　　3COM的邊界路由技術表明了重新考慮WAN體系結構的基本思想。邊界路由通過把復雜性轉移給中心地點來簡化遠程地點的路由器管理，網管專家通常集中于中心地點。遠程邊界路由器的安裝一般可以只需三個步驟，即可迅速、簡單地完成（如圖9所示）。而遠程地點路由器的配置修改、軟件升級以及其他管理任務都可集中完成，少量的管理員就可以迅速并有效地管理多個地點；

　　通過將復雜性從外圍路由器轉移到中心路由器上，邊界路由大大地降低了安裝和管理遠程辦公室連接的成本。

　　§4.1 降低管理成本

　　通過簡化路由器的安裝和配置，減少網絡變化的復雜性以及精簡地址管理，3COM的邊界路由降低了管理成本。

　　§4.2 簡化安裝和配置

　　采用邊界路由技術，遠程路由器的安裝真正地達到了“插入即用”，而無需連接控制臺、輸入?yún)?shù)或者配置交換機。遠程用戶不需特殊培訓，專業管理員也不需跑到遠程地點。

　　在中心位置，由于只在中心路由器上進行配置，所以邊界路由能夠減少連接多個遠程地點的所花費的時間。中心路由器的安裝只要求對每個執行一個邊界路由的端口增加一條命令即可。

　　事實上，如果遠程結點越多，則可以節約更多的安裝時間（如圖10所示，該圖給出了3COM委托 LANQuest Labs所做的測驗結果）。圖中表明，如果網絡專家不得不到每個遠程地點去安裝和配置普通的路由器的話，則邊界路由所節省的時間將大大增加。

　

　　
　　圖 10. Installation and Configuration Time

　　由于無需配置遠程路由器，完成復雜的網絡修改要求的時間（如增加一個新協議）也被降至最小。 LANQuest Labs的分析表明，與使用傳統的訪問路由方法完成同一升級所花費的時間相比，把另一個協議加到具有100個遠程路由器的邊界路由網絡所需要的時間減少90％。

　　§4.3 精簡的地址管理

　　采用邊界路由也簡化了網絡的尋址機制。傳統上每個WAN鏈路都是作為獨立于中心或遠程辦公室LAN的一個子網來實現的。單獨的WAN子網需要巨大的地址空間，而地址空間是非常珍貴的，對 TCP/IP來說尤其如此。由于對于遠程LAN和WAN使用同一管理域（或子網），邊界路由解決了這一問題；這樣，地址空間可以減少30％，并且路由表的大小和復雜性也會相應減小，繼而減少路由器之間交換路由表更新信息的數量。

　　§4.4 降低WAN的成本

　　3Com的NETBuilder系列產品支持許多旨在降低WAN成本的特性。當它們與邊界路由一起使用時， 這些特性可以進一步降低遠程辦公室網絡互聯的成本。

　　§4.5 降低設備成本

　　由于使用中心點路由器的路由能力，邊界路由可以降低設備成本；在遠程地點，只需使用較低價格的硬件，并且不需要額外的軟件開銷。

　　例如，由于中心路由器處理大部分任務，在遠程辦公室處就無需路由協議，從而降低了遠程地點路由器對存儲器的要求。 §5 更多的邊界路由特性

　　下面的邊界路由特性增加了在解決遠程辦公室網絡互連所面臨的大量需求方面的有效性。

　　§5.1交換線路支持和自動配置

　　邊界路由支持幀中繼、撥號線路（PSTN和ISDN）和X.25，使遠程辦公室能夠使用交換式傳輸媒體（見圖11）。使用邊界路由能力來檢測連接到遠程路由器的接口類型（例如，調制解調器、幀中繼交換機或租用線路），并在加電時將路由器連接到一個中心地點。當加電成功，并且中心路由器可用時，即可開始通信；如果與中心路由器聯系不上，遠地路由器就一直等到中心路由器開始通信過程，然后遠程路由器作出響應、并下載所需的配置信息后便可立即進行全部路由操作。

　

　　
　　圖 11. Boundary Routing Across Switched Media

　　§5.2智能過濾器

　　智能過濾器減少了通過WAN的流量，并防止不必要地使用交換式傳輸媒體。要了解這是如何工作的，必須首先了解在兩臺路由設備之間交換的信息的性質。

　　通過WAN鏈路傳輸?shù)男畔⒂邢喈?dāng)一部分不是用戶數據，而是供路由器使用的用于維護網絡整體的信息。隨著網絡的擴展，需要維護的網絡的總流量也不斷增加。例如，在NOVELL環境中，每臺服務器都有規律地向網絡發出“服務廣告協議”（SAP）報文，通知服務器上可用的服務。顯然，服務器也參與了傳統路由器發送的信息包。

　　這些信息是必不可少的，沒有它，端站點客戶機就不能訪問網絡上的服務。但是，使用中心路由器上的智能過濾功能將會大大地減少WAN上的這種流量，這些智能過濾器能夠阻止不必要的流量到達遠程路由器，從而極大地降低費用。另外，遠程路由器在本地回答位于遠程的服務器，并與中心路由器只交換修改的部分。

　　§5.3故障恢復

　　故障恢復是當路由器發現主要線路發生故障時自動地?fù)艽騻浞菥€路的能力，3Com采用兩個步驟將故障恢復能力集成到邊界路由中。首先，故障恢復特性撥打同一中心路由器上的另一端口（見圖12）。

　

　　
　　圖 12. Boundary Routing Disaster Recovery, Stage 1

　　如果主要鏈路發生故障，那么，中心路由器或者遠程路由器，將使用調制解調器或ISDN終端適配器撥打備份線路。第二步，故障恢復特性撥打另一地點來達到容錯和隔離（見圖13）。

　

　　
　　圖 13. Boundary Routing Disaster Recovery, Stage 2

　　§5.4管理的增強

　　邊界路由設備支持完全的SNMP（簡單網絡管理協議）。一旦安裝好，遠程路由器從中心路由器學習其地址，并且遠程設備擁有它自己的獨立的代理。

　　目前大多數網絡管理平臺都可以把每臺設備（在有些情況下甚至把每個模塊和端口）看成網絡中的一個單獨的實體。隨著網絡管理變得越來越復雜，并且對網管代理的開發也越來越引起各個網絡廠商的重視，網絡管理平臺將會看到整個系統，而不只是一個個獨立的設備，模塊和端口。邊界路由對網絡管理的這一進展也作出貢獻，使得遠程設備已成為邊界路由系統的一個重要組成部分（見圖 14），邊界路由系統可以作為一個網絡實體來看待。

　

　　

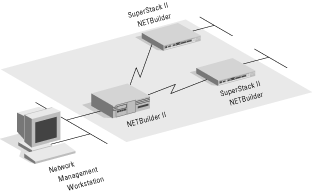

　　圖 14. NETBuilder II; Managing SuperStack II

§6 3Com如何開發其邊界路由技術

　　邊界路由系統結構是3COM公司專門為解決WAN互連的復雜性問題而取得的直接研究成果；為了尋找一種最佳的解決方案，3COM對遠程辦公室網絡的典型數據流格式進行了深入而又細致的研究和分析；研究表明，在一個遠程辦公應用環境中，尤其是在一個不超過40個用戶的較小型的遠程辦公應用環境中，通常只使用一條WAN連接與網絡中心互連，并且它們一般也不要求本地路由能力。基于這樣一種現實考慮，3COM公司提出了將大部分路由決策功能都集中在網絡中心，進而簡化遠程路由器的操作的思想和產品。

　　§7 3Com如何降低WAN的成本

　　§7.1 按需分配帶寬

　　按需分配帶寬提供了一條對現有的通信鏈路（例如，帶有根據需要的附加線路的56kbps或64kbps租用線路）的補充，一旦流量達到門限，就自動撥打附加線路，當流量回落，并低于主線路的容量門限時，一旦某個可配置的時間已到，那么就斷開此備份連接。

　　§ 7.2 故障恢復

　　當路由器發現主線路故障時，故障恢復功能就自動撥打備份連接，并快速修復通信中的潛在故障。

　　§ 7.3 調度

　　調度是基于可編制的復雜的宏命令，而建立一個時間表來自動撥打一條線路并完成其他特定任務。通過防止一條線路總是處于使用狀態，此工具能夠限制WAN線路費用達到可預料的最大值。該工具安裝在中心地點路由服務器上，由中心來控制撥號線路。

　　§7.4 數據壓縮

　　數據壓縮對提高WAN通信的效率極有幫助。通過在LAN上傳輸前去除包中的重復數據，和在接受端將數據恢復，來降低WAN費用。由于發送的數據較少，此功能允許更有效地使用低速，點到點（租用或撥號）線路。在某些情況下，WAN線路能夠運載的流量是沒有壓縮數據的四倍，下表說明了幾種應用的數據壓縮的好處。

數據類型46kbps的典型的壓縮比電子表格 2：3：1電子郵件 2：1圖象文件2.4:1文本文件4:1或更大

　　§7.5 服務優先級的分類

　　服務類具有決定哪種類型的流量可以在WAN鏈路上擁有更高優先級的能力。3Com支持對所有路由和橋接協議的服務分類。通過規定一個掩碼和交替發送的因子（發送n個A類流量的包，再發送1個B類包，則該因子等于n），就可以決定IP Telnet, NetBEUI或IPX等連接高于其它將被發送的流量的優先級。

　　§ 7.6按需撥號

　　僅當需要發送包時，按需撥號才允許一臺設備撥打WAN鏈路。路由協議通常被設計為通過可用的已測試的鏈路發送包。因此，3Com的實現允許協議假設WAN鏈路可用。此服務決定何時發送包，撥號連接，在一定時間后斷開此鏈路。此功能的實現與具體協議有關。

　　§8 小結：3Com的邊界路由的特點

　　邊界路由為較小的遠程辦公室加入網絡提供了一種創新和十分有效的方法。這一體系結構通過把遠程路由器管理，設備和WAN鏈路的成本和復雜性減至最小，而解決了網絡規劃人員，實現者和管理員面臨的許多主要問題。

　　由于遠程地點的增加和網絡拓?fù)浣Y(jié)構的改變，網絡專家們需要把一個地點從邊界路由轉變?yōu)槠胀ǖ穆酚?。通過提供軟件升級包可以快速把運行邊界路由軟件的遠程路由器改為運行于網狀拓?fù)浣Y(jié)構的普通路由器，并支持X.25，幀中繼，ISDN，SMDS或者其他WAN服務，這種過渡是非常容易的。

　　3Com的路由增強

　?。ㄈ鐚粨Q式操作模式的支持，智能過濾和故障恢復能力）與邊界路由一起工作，進一步降低了 WAN連接的成本和復雜性。此體系結構與其他廠商的路由器相比，提供了一個更有吸引力的選擇方案。

　　詞匯表

　　邊界路由軟件接口
　　此軟件安裝于中心路由器上，它管理連接到位于遠程地點的邊界路由結點的數據鏈路。

　　邊界路由系統體系結構
　　它是軟件算法和方法，它使廣域網中的位于中心地點的路由器能夠代表位于遠程地點的路由器執行指定的協議路由和橋接路徑表管理，它大大地簡化了遠程地點路由器的操作。

　　中心路由器
　　位于數據網絡的中心的路由器，并帶有到兩個或兩個以上的網絡位置的鏈路。

　　幀中繼
　　用于在網絡接口處的高性能數據傳輸?shù)膮f(xié)議。

　　ISDN
　　在電話網絡上傳送高質量、數字編碼的聲音、數據和其它服務（如視頻）的一種技術。

　　外圍路由器
　　位于一個數據網絡的邏輯外圍的路由器，由廣域網鏈路連接到位于網絡中心的單個結點。

　　PPP
　　支持路由器和主機和TCP/IP網絡之間的串行鏈路的協議。

　　PSTN
　　現有的電話基礎設施（也指POTS或老的電話系統），在分支交換和每個端設備（如：電話或調制解調器）之間使用模擬信號進行通訊。

　　遠程路由器
　　帶有基于邊界路由系統體系結構軟件的外圍路由器。

　　縮寫詞：
　　IPX：網絡互連包交換協議
　　ISDN：綜合業務數字網
　　LAN：局域網
　　PPP：點到點協議
　　PSTN：公用交換電話網
　　SMDS：交換多兆位數據服務
　　SNMP：簡單網絡管理協議
　　TCP/IP：傳輸控制協議/網際網協議
　　WAN：廣域網
